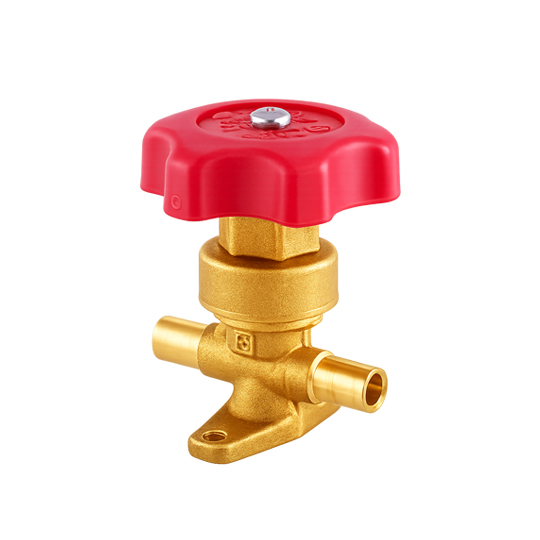

วาล์วเปิด-ปิดด้วยมือหมุน / Stop valves by diaphragm ชนิดเชื่อมบัคกรี (Hand valves) ทางเข้า 3/4" ODS. ทางออก 3/4" ODS."
ยี่ห้อ : คาสเทล
รหัสสินค้า : 6220/6
ประเภทสินค้า :วาล์วเปิด-ปิดด้วยมือหมุน
ขนาด : ชนิดขันเกลียวแฟร์ทางเข้า
3/4" SAE.ทางออก 3/4" SAE"
รายละเอียด
| วาล์วเปิด-ปิดด้วยมือหมุน / Stop valves by diaphragm Diaphragm Valve 3/4"ODS Product use with the following ASHRAE 34:2019 refrigerants, Class A1: HCFC (R22) HFC (R134a, R404A, R407C, R410A, R507) HFO (R1234ze) HFO + HFC (R448A, R449A, R450A, R452A, R513A, R515A, R515B) Product Details Connections ODS Ø [in.] 3/4" Kv [m³/h] 3,65 PS [bar] 28 TS [°C] min. -35 TS [°C] max. +90 |
ทางเข้า 1/4" NPT ทางระบายออก OUT 3/8" SAE Orifice section [mm²] 38,5 Discharge coefficient Kd 0,63 ตั้งค่าแรงดันระบายใช้งาน [bar] 24 PS[bar] 55 TS[°C] min. -50 TS[°C] max. +120
โกลปวาล์ว Connections 2-1/8”ODS.(-"ODM) ,Ts= -35 to +150 C ,Ps=45 bar ,Kv=40.0 m3/h
บอลวาล์ว 1/4" ODF แบบเชื่อมบัคกรี มีวาล์วบริการไส้ศร (Access port) 1/4" (แถมไส้ศร 1 ตัว + สกุรยึดวาล์ว + ด้ามยึดวาล์ว) ใช้เป็นบอลวาล์วเปิด -ปิด แบบควบคุมด้วยตนเอง ใช้กับงานการไหลแบบสองทิศทางได้ มีคุณบัติเด่นคือ บ่าวาล์วของบอลวาล์วนั้นปิดผนึกอย่างดี พร้อมประสิทธิภาพการซีลที่สมบูรณ์แบบ มีฝาปิดล๊อกเพื่อป้องกันการปรับที่ผิดพลาด ใช้งานกับของเหลว, อากาศ, ไอน้ำร้อน, น้ำยาแอร์ตู้แช่แข็ง HCFC, HFC ได้ Applicable Refrigerant: HCFC, HFC Applicable Temperature: -40C ถึง +150C Maximum Working Pressure 45 bar (652 PSI) Maximum Test Pressure 65 bar (942 PSI) Yearly Leakage of Refrigerant ≤ 2 กรัม
RECEIVER VALVES inlet Connecting =1/4" Male NPT. -outlet Connecting =1/4" Male SAE.FLARE made from hot pressed brass with Teflon (PTFE) valve seat"
วาล์วบังคับไหลทางเดียว "Check Valveinlet -outlet Connecting =3/8" ODS. Solder.made from hot pressed brass with Teflon (PTFE) valve seat Stainless steel spring"
RECEIVER VALVES inlet Connecting =3/8" Male NPT. -outlet Connecting =3/8" Male SAE.FLARE made from hot pressed brass with Teflon (PTFE) valve seat"
ไซต์กราสกระจกตาแมว เป็นอุปกรณ์ที่ติดตั้งลงไปทาง ท่อเหล็ก เพื่อเปิดใช้งานการตรวจสอบภาพภายนอก
สปอร์แลนโซลินอยด์วาล์ว ใช้สำหรับน้ำยาเครื่องเย็น R-12, R-22, R-502 ไฟ 208/240V.ไฟ 50/60 HZ. ขนาดการเชื่อม 5/8 ODF. ใช้น้ำยา R 22 แรงดันตกค้าง 5.0 ใช้คอลย์ 1/2 MKC-2 208/240v. ผลิตจากประเทศ อเมริกา
Flare Nut 3/4"Ps= 45 bar ,Wrench torque min / max [Nm] = 68 / 71"
วาล์วเปิด-ปิดด้วยมือหมุน / Stop valves by diaphragm ชนิดขันเกลียวแฟร์ (Hand valves) ทางเข้า 1/2" SAE. ทางออก 1/2" SAE"
วาล์วเปิด-ปิดด้วยมือหมุน / Stop valves by diaphragm ชนิดเชื่อมบัคกรี (Hand valves) ทางเข้า 1/4" ODS. ทางออก 1/4" ODS."
PRESSURE SWITCH CONTROLS ทำหน้าที่ คำสั่ง NO / NC ให้คอมเพรสเซอร์ เริ่มต้น หรือ หยุดทำงาน ตามค่าแรงดันที่ตั้งค่าไว้ ซึ่งสามารถตั้งค่าได้ตามความเหมาะสมของงานนั้นๆ ซึ่งสามารถตั้งค่าได้ด้วยตัวเอง และตัวที่ตั้งค่ามาจากผู้ผลิตแล้ว
