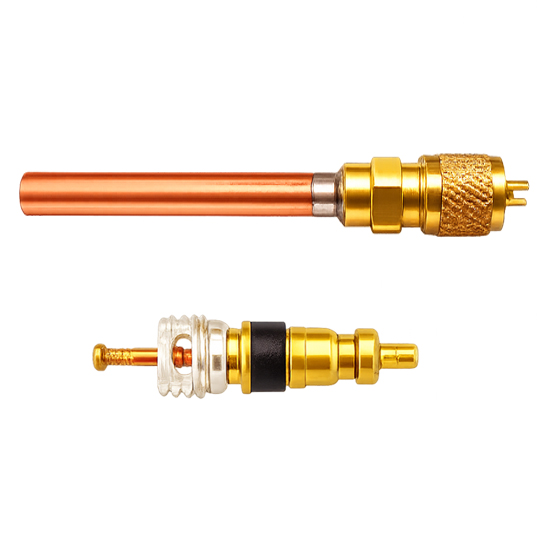

CD8404(V6) ท่อสำหรับบริการเติมน้ำยาแอร์ พร้อมไส้ศร รุ่น V6300
ยี่ห้อ : PRIMORE
รหัสสินค้า : CD8404(V6) / V6300
ประเภทสินค้า : ท่อสำหรับบริการเติมน้ำยาแอร์ / ไส้ศรรุ่น
ขนาด : -
รายละเอียด : CD8404(V6) ท่อสำหรับบริการเติมน้ำยาแอร์ พร้อมไส้ศรรุ่น V6300 (ซื้อเป็นชุดราคาถูกกว่า)
ชุดประกอบด้วย
1. ไส้ศร รุ่น V6300 ใช้งานสำหรับระบบ Air condition รหัสสเปคพาท No. 8080580047
เป็นไส้ศร ชนิดสแตนดาร์ท คอร์ มีความดันเปิดที่ 40 psig. ทนความดันสูงสุดใช้งานได้ 800 psig
ทนอุณหภูมิได้ -20 ถึง +220 ฟาเรนไฮต์ (-29 ถึง 104 เซลเซียส) ใช้แรงขันติดตั้งสูงสุด 3-5 นิ้วปอนด์
(IN-LBS) ชนิดซีลทำจากวัสดุ Neoprene แกนวาล์วมาตรฐานถูกกำหนดโดย ISO (มาตรฐานสากล)
โดยผลิตจากวัสดุสเตนเลสแท้ ไม่มีการชุบเคลือบ ใช้งานได้กับน้ำยาแอร์ R32, R410, R22, R404, R407, R507, R134, R12
2. ท่อไส้ศร (สำหรับบริการเติมน้ำยา) รุ่น CD8404 ตัวท่อสำเร็จขนาด ¼ นิ้ว สำหรับน้ำยาแอร์ HCFC, HFC
อุณหภูมิใช้งานได้ -25 ถึง +120 C ทนแรงงานใช้งานทั่วไป 435 psi. ทนแรงดันสูงสุด 652 psi.
ท่อทำจากทองแดง หัวเกลียวเป็นทองเหลือง มีฝาปิดทำจากทองเหลือง1/4”SAE นำไปต่อใช้กับบริการเติม-ถ่ายน้ำยาแอร์
กับสายแมนิโฟเกจ 1/4”SAE. หรือ ไฮ-โลวเพรสเชอร์สวิทช์ 1/4” SAE. ภายในหัวเป็นเกลียวสำหรับใส่ไส้ศร 7/16-20 UNF
โกลปวาล์ว Connections 1-3/8”ODS.(1-5/8"ODM) ,Ts= -35 to +150 C ,Ps=45 bar ,Kv=15.0 m3/h
หัววาล์วลูกศร ใช้กับท่อขนาดใหญ่ ขนาด 1/8'' นิ้ว ODF. ODM 3/16'', 1/4'' , 5/16'' นิ้ว ผลิตจากอเมริกา
วาล์วต่อแป๊ปแบบมีวาล์วในตัว ขนาด 1/4’’SELF-SEALING COUPLING ASSY
เช็ควาล์ว1-3/8" เชื่อมแบบฉาก ระยะฉาก 126 mm. รุ่น CV เป็นวาล์วทองเหลืองมีบ่าวาล์ว และซีลที่ดีเยี่ยม สำหรับบังคับการไหลทางเดียว แบบเชื่อมต่อ 1-3/8" ODF. ต่อมุมงอ 90 องศา
แรงดันใช้งาน: 700 PSIGประเภทการต่อ: ODF (Outside Diameter Female) สำหรับเชื่อมบัดกรีเข้ากับท่อทองแดงวัสดุ: ตัววาล์วทองเหลือง พร้อมปลายท่อทองแดงการใช้งาน: เหมาะสำหรับระบบทำความเย็น ระบบปรับอากาศ (HVAC) และงานเดินท่อน้ำยาแอร์ตัวอย่างข้อความสำหรับลงโพสต์/แค็ตตาล็อก:บอลวาล์ว 7/8" ODF แบบเชื่อมบัดกรี รุ่น EBVP-1070 วาล์วคุณภาพสำหรับระบบทำความเย็นและเครื่องปรับอากาศ รองรับแรงดันสูงถึง 700 PSIG ผลิตจากวัสดุทองเหลืองคุณภาพ พร้อมปลายเชื่อมทองแดง แข็งแรง ทนทาน ติดตั้งง่าย และช่วยควบคุมการไหลของสารทำความเย็นได้อย่างมีประสิทธิภาพ
โกลปวาล์ว Connections 2-1/8”ODS.(-"ODM) ,Ts= -35 to +150 C ,Ps=45 bar ,Kv=40.0 m3/h
วาล์วปิด - เปิดน้ำยา 2 ทาง Primire bracket valve ขนาด 3/4'' FxS ผลิตจากประเทศอเมริกา
วาล์วเปิด-ปิดด้วยมือหมุน / Stop valves by diaphragm ชนิดขันเกลียวแฟร์ (Hand valves) ทางเข้า3/4" SAE. ทางออก 3/4" SAE"
ทางเข้า3/8" NPTทางระบายออก OUT1/2" SAEOrifice section [mm²]38,5Discharge coefficient Kd0,69 ตั้งค่าแรงดันระบายใช้งาน [bar]24PS[bar]55 TS[°C] min.-50TS[°C] max. +120
บอลวาล์ว 1/2" ODF แบบเชื่อมบัคกรี มีวาล์วบริการไส้ศร (Access port) 1/4" (แถมไส้ศร 1 ตัว + สกูรยึดวาล์ว + ด้ามยึดวาล์ว) ใช้เป็นบอลวาล์วเปิด -ปิด แบบควบคุมด้วยตนเอง ใช้กับงานการไหลแบบสองทิศทางได้ มีคุณบัติเด่นคือ วาล์วของบอลวาล์วนั้นปิดผนึกอย่างดี พร้อมประสิทธิภาพการซีลที่สมบูรณ์แบบ มีฝาปิดล๊อกเพื่อป้องกันการปรับที่ผิดพลาด ใช้งานกับของเหลว, อากาศ, ไอน้ำร้อน, น้ำยาแอร์ตู้แช่แข็ง HCFC, HFC ได้ Applicable Refrigerant: HCFC, HFC Applicable Temperature: -40C ถึง +150C Maximum Working Pressure 45 bar (652 PSI) Maximum Test Pressure 65 bar (942 PSI) Yearly Leakage of Refrigerant ≤ 2 กรัม
วาล์วเปิด-ปิดด้วยมือหมุน / Stop valves by diaphragm ชนิดขันเกลียวแฟร์ (Hand valves) ทางเข้า 1/4" SAE. ทางออก 1/4" SAE"
เช็ควาล์ว ขนาด 1/2" เชื่อมแบบตร รุ่น CV เป็นวาล์วทองเหลืองมีบ่าวาล์วและซีลที่ดีเยี่ยม สำหรับบังคับการไหลทางเดียว
